蒸發冷式冷凝器結構特點及工作原理

作者：hengke 來源：河北安來環�？萍加邢薰�時間：2020-06-04 16:19:59訪問量：次

描述：蒸發冷式冷凝器從結構上來講蒸發冷是集普通水冷冷凝器、冷卻塔、水泵、水系統的管道連接組合成一體，具有節電、節水、安裝方便。占地面積小、維修方便等特點。但在換熱原理存在本質區別。

蒸發冷式冷凝器從結構上來講蒸發冷是集普通水冷冷凝器、冷卻塔、水泵、水系統的管道連接組合成一體，具有節電、節水、安裝方便。占地面積小、維修方便等特點。但在換熱原理存在本質區別。

水冷式冷凝器是利用水的顯熱吸收制冷劑熱量達到制冷的目的，而蒸發冷是利用水的潛熱也就是水在常溫下的蒸發吸收熱量達到冷卻的目的，同樣質量的水蒸發所吸收的熱量是水溫升高 5度時熱量的116倍，所以在帶走同樣熱量時蒸發冷比水冷式冷凝器用水量低得多，這也是蒸發冷節水節電的根本原因。、

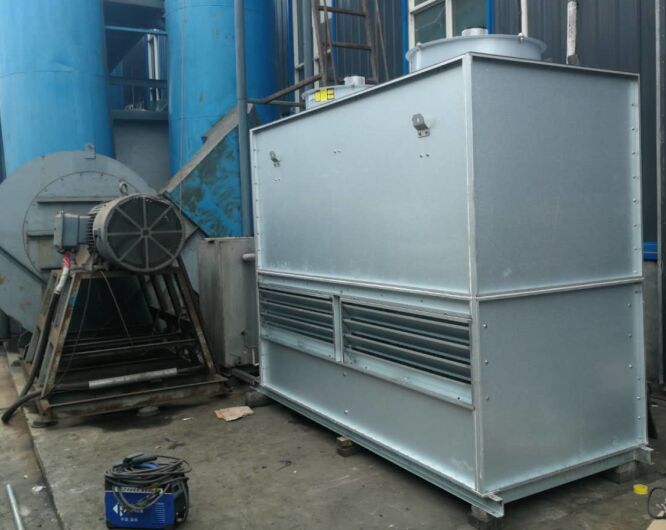

蒸發式冷凝器結構特征

蒸發式冷凝器組成：v93河北安來環保科技有限公司

在制冷系統中，蒸發器、冷凝器、壓縮機和節流閥是制冷系統中必不可少的四大件，這當中蒸發器是輸送冷量的設備。制冷劑在其中吸收被冷卻物體的熱量實現制冷。v93河北安來環保科技有限公司

壓縮機，起著吸入、壓縮、輸送制冷劑蒸汽的作用。冷凝器是放出熱量的設備，將蒸發器中吸收的熱量連同壓縮機功所轉化的熱量一起傳遞給冷卻介質帶走。

節流閥對制冷劑起節流降壓作用，同時控制和調節流入蒸發器中制冷劑液體的量，并將系統分為高壓側和低壓側兩大部分。v93河北安來環保科技有限公司

實際制冷系統中，除上述四大件之外，常常有一些輔助設備，如電磁閥、分配器、干燥器、集熱器、易熔塞、壓力控制器等部件組成，它們是為了提高運行的經濟性、可靠性和安全性而設置的。

蒸發式冷凝器運行原理：

噴淋水由水泵將集水槽中的水輸送到蒸發式冷凝器頂部的噴淋管，經噴嘴噴淋到冷凝排管的外表面形成很薄的水膜，水膜中部分水吸熱后蒸發為水蒸氣，其余落入集水槽，供水泵循環使用。

蒸發式冷凝器運行原理

軸流風機強迫空氣從頂部和側壁下部被吸入流經盤管，填料、飽和熱濕空氣則被排到周圍大氣中，熱濕空氣中夾帶的部分水滴通過收水器截留，有效地控制水滴飄散損失，散失致大氣中的水蒸氣在系統中由浮球閥控制補充冷卻水。

蒸發式冷凝器的循環冷卻水處理方法。

對于出現的泥垢、鹽垢、污垢宜采用物理法、加分散劑、軟化或除鹽等方法。v93河北安來環保科技有限公司

對于出現的藻類、微生物宜采用過濾、加殺菌滅藻劑等。

對于金屬腐蝕宜采用加緩蝕劑、殺菌劑等。
